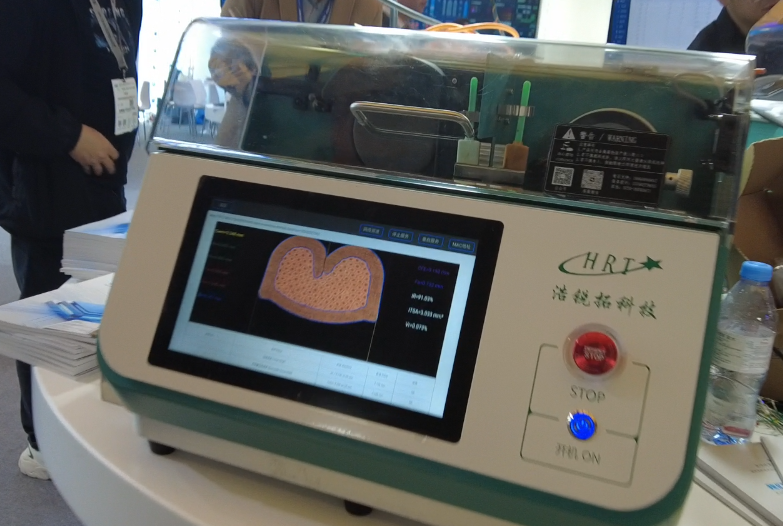

"以前做端子分析是技术活，现在像用微波炉一样简单。"这是许多线束厂质检主管对浩锐拓一体式全自动端子剖面分析仪的评价。
传统设备的操作复杂度极高，需要专业培训、反复练习才能操作。而浩锐拓设备实现了"看一眼视频即会操作，无需专门培训，轮岗/离职无缝对接"的体验变革。本文将以一线操作员视角，详细描述设备的使用流程。
第一步：固定端子
——专利夹具30秒完成
操作的第一步是将端子放入专利预夹紧夹具。解决了行业普遍存在的装夹难题，具有三大设计特点：
· 弹片设计：指针位置即为切割点位，准确定位切割点位，实现"所见即所得"的定位。
· 齿面设计：增强物体间的摩擦力，更牢固地咬合（绝缘区等）受力点。
· 预夹紧设计：单手可控制夹口松紧，灵活调整端子线的切割点位置。
传统双层夹爪夹具需要双手操作，且难以精确定位切割点。浩锐拓的预夹紧结构支持单手控制，无需测量、无需标记，30秒即可完成端子固定。
第二步：一键启动
——人员即可离开
固定好端子后，操作员只需在触摸屏上点击"开始"。此后人员即可离开，设备自动执行后续所有工序。这是浩锐拓设备最核心的体验特点——"夹好端子即可离人"。
设备将自动完成七大工艺：自动定位切割、自动研磨、自动腐蚀、自动清洁、自动对焦成像、自动分析，全程不需人工介入。整个区间是一键全自动连续执行，无需人员干预，人可完全离开。
第三步：全自动加工
——七大工序无人值守
设备内部的自动加工流程涵
盖了端子截面分析的完整工艺链：
1. 自动定位切割：伺服电机精确定位切割点位，锯片自动执行切割。
2. 自动研磨：多粒度研磨片逐级抛光，使截面光滑平整。
3. 自动腐蚀：化学试剂自动滴加，使铜丝与绝缘层边界清晰可见。
4. 自动清洁：高压气流吹扫残渣，确保成像面洁净。
5. 自动对焦成像：设备自动寻找最佳焦平面，完成高倍光学成像。
6. 自动分析：自动绘制轮廓图，自动分析十多项重要维度。
整个加工过程仅需3-5分钟，全程标准化输出，任何人都可以得到一致的结果。
第四步：
AI分析——自动标记寻边
成像完成后，选择分析模式，软件自动识别端子类型，自动标记边缘轮廓，自动计算十几项参数。可测量参数包括：初始电线面积、压接电线面积、压缩比率、压接高度、压接宽度、支撑角、支撑长度、压接翼距、底部距离、羽翼尖端间距、毛刺高度、毛刺宽度、底部厚度、芯线数量、孔隙率等。
分析过程分为五步：选择分析智能模式→确定端子样式→自动标记寻边→寻边结果确定→自动生成分析结果。若对自动寻边结果有异议，可通过"涂鸦式"交互手动微调——在屏幕上简单画线，算法即按指引重新识别。
第五步：生成报告
——自动上传云端
一键生成包含图像、数据、判定结论的标准化报告，自动上传云端。设备支持网络查阅和下载报告，可对接第三方MES系统。
此外，设备还具备图像保存功能，适合高频快速质检应用。在无需导出详细报告的场景中，图像保存功能简化了质检流程，加快了数据处理速度。线芯计数功能则确保对线芯数量的精确测量，满足客户对线芯数量特定测量需求。
整个过程从传统的"人盯设备"变为"设备自主运行"，操作员角色从"技术工匠"转变为"样品管理员"。这种体验降级（对操作者要求降低）与功能升级（检测质量提升）的悖论，正是智能制造的精髓所在。
浩锐拓设备"无需培训、不看学历、不挑人"的特点，适合轮岗、高频使用，降低了企业对技术人员的依赖。任何人都能在五分钟内学会操作，无需专职人员，真正实现了质检从"技术活"到"人人可做"的转变。
